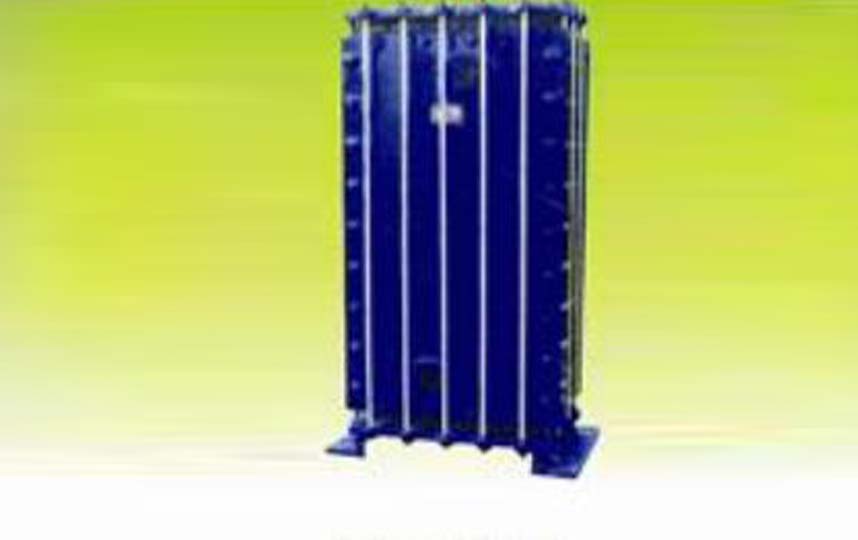

結構與特點
由不滲透性石墨換熱塊、上下蓋鑄鐵水箱側板等部件組成。具有結構簡單、抗熱震性好、耐腐蝕優良、傳熱性好、易于檢修等特點。
1、鑄鐵上蓋 2、石墨上蓋
3、鑄鐵側板 4、換熱塊
5、橡皮墊片 6、石棉墊片
7、拉緊螺栓 8、石墨下蓋
9、鑄鐵底座 a.b.介質進出口
c.d.冷凝液進口
技術特性
物料去向：縱向孔走腐蝕性介質、橫向孔走非腐蝕性介質（水、蒸氣、中性鹽類等）。
可作加熱、冷卻器、冷凝器使用。
規格及安裝尺寸表
|
換熱塊塊數
|
JKS-250（A）公稱換熱面積㎡
|
JKS-390（A）公稱換熱面積㎡
|
JKS-430（A）公稱換熱面積㎡
|
|
3
|
6
|
5.5
|
5.5
|
5
|
21
|
20
|
18
|
17
|
17
|
15
|
25
|
24
|
23
|
21
|
21
|
20
|
|
4
|
7.5
|
7
|
7
|
6.5
|
28
|
26
|
24
|
23
|
23
|
20
|
34
|
32
|
30
|
28
|
28
|
27
|
|
5
|
9.5
|
9
|
9
|
8
|
35
|
33
|
30
|
28
|
28
|
25
|
42
|
40
|
38
|
36
|
35
|
33
|
|
6
|
11.5
|
10.5
|
10.5
|
10
|
42
|
40
|
36
|
34
|
34
|
30
|
50
|
48
|
45
|
43
|
42
|
40
|
|
換熱孔
|
縱向
|
Ø12
|
Ø15
|
Ø15
|
Ø18
|
Ø12
|
Ø15
|
Ø15
|
Ø18
|
Ø18
|
Ø22
|
Ø12
|
Ø15
|
Ø15
|
Ø18
|
Ø18
|
Ø22
|
|
徑mm
|
橫向
|
Ø12
|
Ø12
|
Ø12
|
Ø15
|
Ø12
|
Ø12
|
Ø15
|
Ø15
|
Ø
|
Ø18
|
Ø12
|
Ø12
|
Ø15
|
Ø15
|
Ø18
|
Ø18
|
|
換熱塊尺寸mm
|
540*250*250
|
800*390*390
|
800*430*430
|
|
縱向流程圖
|
2
|
2
|
2
|
|
換熱塊塊數
|
JKS-250（A）公稱換熱面積㎡
|
JKS-390（A）公稱換熱面積㎡
|
JKS-430（A）公稱換熱面積㎡
|
|
3
|
15
|
14
|
14
|
12.5
|
56
|
52
|
48
|
46
|
45
|
40
|
68
|
64
|
60
|
56
|
55
|
52
|
|
4
|
19
|
17.5
|
17.5
|
16
|
65
|
60
|
56
|
56
|
50
|
20
|
84
|
80
|
75
|
70
|
69
|
65
|
|
5
|
22.5
|
21
|
21
|
84
|
78
|
72
|
68
|
67
|
60
|
25
|
100
|
92
|
90
|
85
|
83
|
78
|
|
6
|
26
|
24
|
24
|
97
|
91
|
84
|
80
|
78
|
70
|
30
|
118
|
112
|
105
|
98
|
97
|
91
|
|
換熱孔
|
縱向
|
Ø12
|
Ø15
|
Ø15
|
Ø18
|
Ø12
|
Ø15
|
Ø15
|
Ø18
|
Ø18
|
Ø22
|
Ø12
|
Ø15
|
Ø15
|
Ø18
|
Ø18
|
Ø22
|
|
徑mm
|
橫向
|
Ø12
|
Ø12
|
Ø12
|
Ø15
|
Ø12
|
Ø12
|
Ø15
|
Ø15
|
Ø18
|
Ø18
|
Ø12
|
Ø12
|
Ø15
|
Ø15
|
Ø18
|
Ø18
|
標記示例：
換熱塊高度為390mm，縱向流程數為4，縱向/橫向換熱孔徑為Ø15/Ø15mm,公稱換熱面積為60㎡的矩形塊孔式石墨換熱器，其標記為：
JKS-390（B）15/15×60
|
|
